第一部分

　　1、什么是SCR煙氣脫硝技術

　　SCR煙氣脫硝技術即選擇性催化還原技術(Selective Catalytic Reduction，簡稱 SCR)，是向催化劑上游的煙氣中噴入氨氣或其它合適的還原劑，利用催化劑(鐵、釩、鉻、鈷或鉬等堿金屬) 在溫度為200-450℃時將煙氣中的 NOx轉化為氮氣和水。由于NH3具有選擇性，只與NOx發生反應，基本不與O2反應，故稱為選擇性催化還原脫硝。在通常的設計中，使用液態純氨或氨水(氨的水溶液)，無論以何種形式使用氨，首先使氨蒸發，然后氨和稀釋空氣或煙氣混合，最后利用噴氨格柵將其噴入 SCR反應器上游的煙氣中。

　　2、選擇性催化還原法 (SCR)主要反應

　　4NO + 4NH3 + O2 → 4N2 + 6H2O

　　2NO2 + 4NH3 + O2 → 3N2 + 6H2O

　　6NO2 + 8NH3 → 7N2 + 12H2O

　　反應溫度

　　230～450 ℃

　　一般應用溫度：320～400 ℃

　　轉化效率在70~90%之間。

　　3、各國氮氧化物的排放標準。

國家	固體燃料	排放限值（mg/m3）
中國（2012-01-01以后）	全部煤粉鍋爐		100（超低排放機組50）
美國 （2005-02-28以后的執行標準）	新建機組		135
	改建機組		135
	改造機組		185
歐盟 （2002年11月27日后獲得許可證的電廠）       *偏遠地區除外，其值為300mg/m3	生物燃料	熱功率50~100MW	400
		熱功率100~300MW	300
		熱功率大于300MW	200
	普通燃料	熱功率50~100MW	400
		熱功率大于100MW	200*
日本 （1987.4.1至今的執行標準）	煙氣量（萬Nm3/h）	﹥70	410
		20-70	513
		<4	718

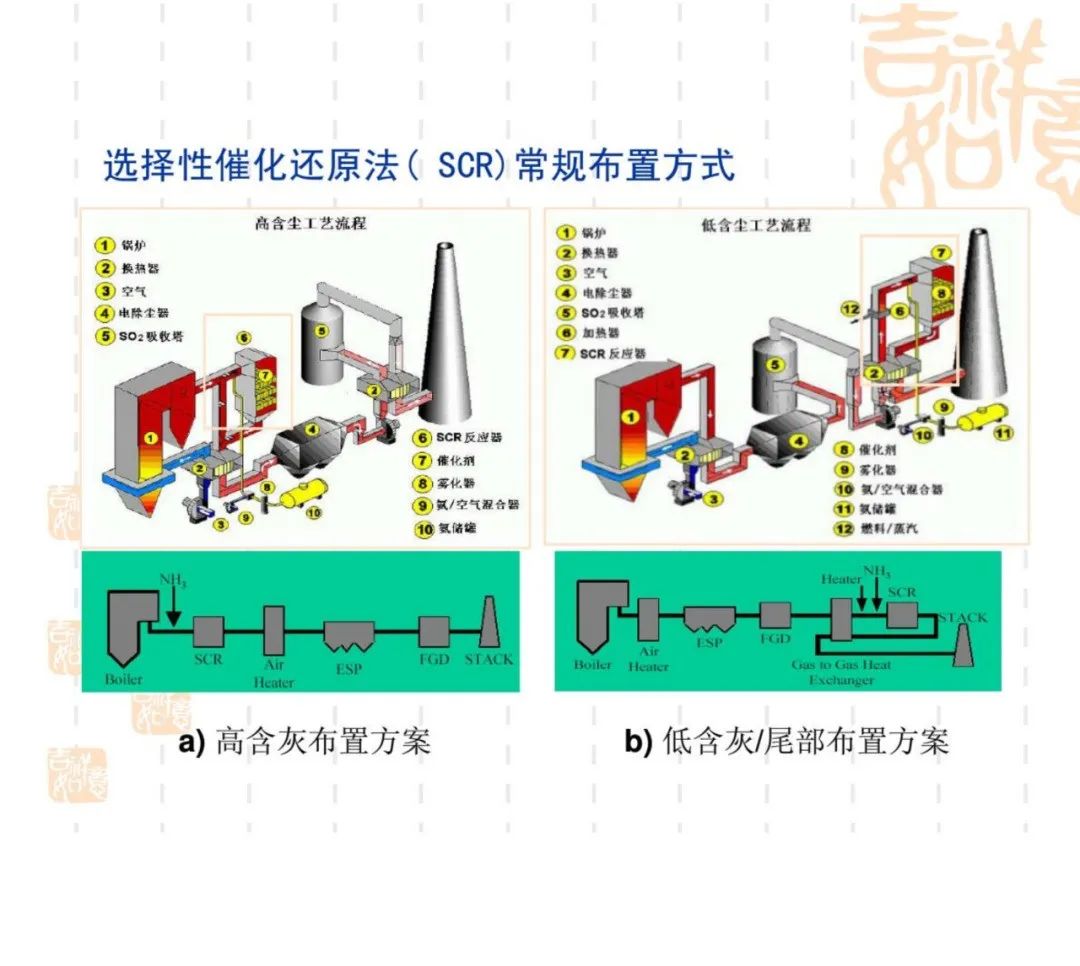

　　4 、鍋爐脫硝系統裝置的基本流程

　　a) 高塵SCR系統--首選　;b)低塵SCR系統

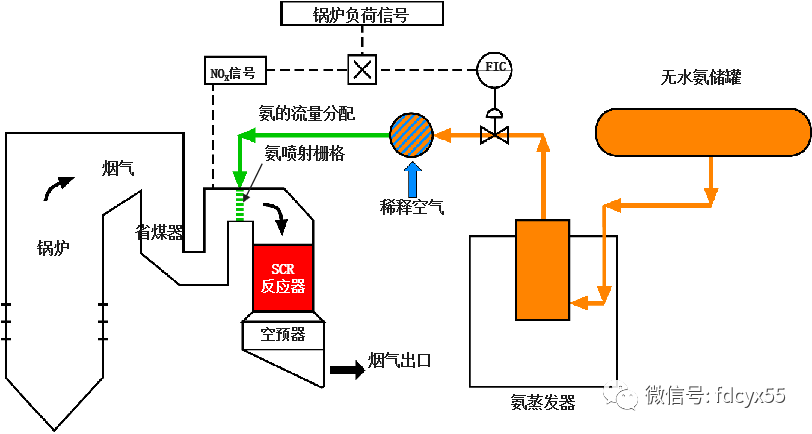

　　5、SCR系統

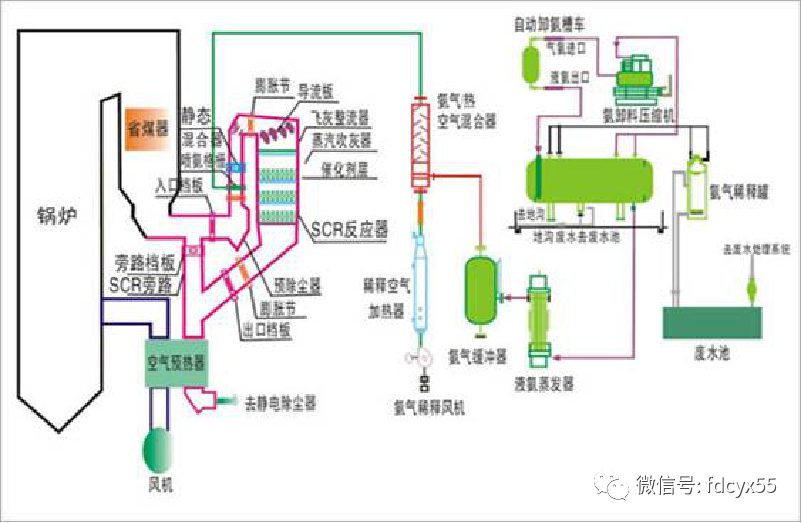

　　6、選擇性催化還原(SCR)法工藝系統圖

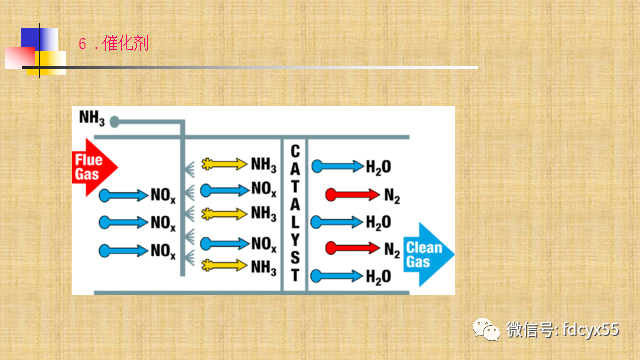

　　7、催化劑

　　8、優缺點

　　a、SCR煙氣脫硝法的優點

　　SCR脫硝是國際上應用最多、技術最成熟的一種煙氣脫硝技術。該法的優點是:由于使用了催化劑，故反應溫度較低;凈化率高，可高達85%以上;工藝設備緊湊，運行可靠;還原后的氮氣放空，無二次污染。

　　b、SCR煙氣脫硝法的缺點

　　缺點:煙氣成分復雜，某些污染物可使催化劑中毒;高分散度的粉塵微粒可覆蓋催化劑的表面，使其活性下降;系統中存在一些未反應的NH3和煙氣中的SO2作用，生成易腐蝕和堵塞設備的硫酸氨(NH4)2SO4和硫酸氫氨NH4HSO4,同時還會降低氨的利用率;投資與運行費用較高。

　　第二部分

　　SNCR脫硝技術

　　SNCR脫硝技術即選擇性非催化還原(Selective Non-Catalytic Reduction，以下簡寫為SNCR)技術，是一種不用催化劑，在850-1100℃的溫度范圍內，將含氨基的還原劑(如氨水，尿素溶液等)噴入爐內，將煙氣中的NOx還原脫除，生成氮氣和水的清潔脫硝技術。

　　在合適的溫度區域，且氨水作為還原劑時，其反應方程式為：

　　4NH3 + 4NO + O2→4N2 + 6H2O (1)

　　然而，當溫度過高時，也會發生如下副反應：

　　4NH3 + 5O2→4NO + 6H2O(2)

　　SNCR煙氣脫硝技術的脫硝效率一般為30%-80%，受鍋爐結構尺寸影響很大。采用SNCR技術，目前的趨勢是用尿素代替氨作為還原劑。

　　SNCR脫硝原理

　　SNCR 技術脫硝原理為：

　　在850-1100℃范圍內，NH3或尿素還原NOx的主要反應為：

　　NH3為還原劑：

　　4NH3 + 4NO +O2 → 4N2 + 6H2O

　　尿素為還原劑：

　　NO+CO(NH2)2 +1/2O2 → 2N2 + CO2 + H2O

　　SNCR脫硝系統組成

　　SNCR(噴氨)系統主要由卸氨系統、罐區、加壓泵及其控制系統、混合系統、分配與調節系統、噴霧系統等組成。

　　SNCR系統煙氣脫硝過程是由下面四個基本過程完成：

　　接收和儲存還原劑;在鍋爐合適位置注入稀釋后的還原劑;

　　還原劑的計量輸出、與水混合稀釋;還原劑與煙氣混合進行脫硝反應。

　　SNCR脫硝工藝流程

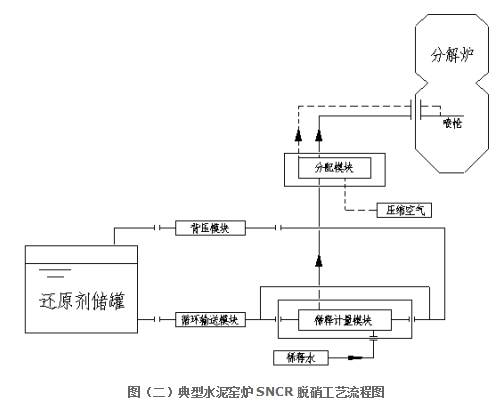

　　如圖(二)所示，水泥窯爐SNCR煙氣脫硝工藝系統主要包括還原劑儲存系統、循環輸送模塊、稀釋計量模塊、分配模塊、背壓模塊、還原劑噴射系統和相關的儀表控制系統等。

　　SNCR脫硝工藝流程圖

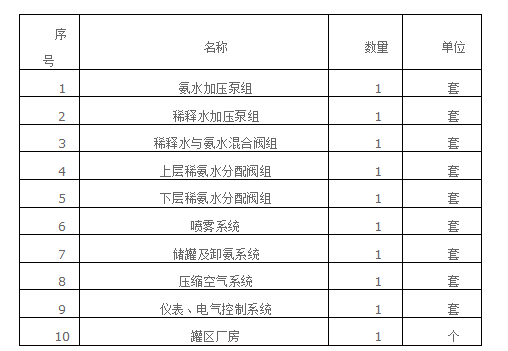

　　SNCR脫硝設備
