導讀

　　1.各行業VOCs無組織排放應執行什么標準?

　　2.《VOC無組織排放控制標準》適用哪些行業?

　　3.企業控制無組織排放的注意事項?

　　4.如何設置廢氣收集系統排風罩?

　　5.如何監測控制風速?

　　6.廢氣監測有哪些要求?

　　01VOCs無組織排放執行什么標準

　?、偈蜔捴菩袠I(yè)，執行《石油煉制工業污染物排放標準》(GB31570-2015)

　　②石油化工行業，執行《石油化學工業污染物排放標準》(GB31571-2015)

　　③合成樹脂行業，執行《合成樹脂工業污染物排放標準》(GB31572-2015)

　?、苤扑幮袠I(yè)，執行《制藥工業大氣污染物排放標準》(GB37823-2019)

　?、萃苛稀⒂湍约澳z粘劑行業，執行《涂料、油墨及膠粘劑工業大氣污染物排放標準》(GB37824-2019)

　?、奁渌麤](méi)有針對性VOC排放標準的行業，執行《揮發性有機物無組織排放控制標準》(GB 37822-2019)。

　?、呱婕癡OCs排放控制的橡膠制品、合成革與人造革、焦化等其他行業污染物排放標準，其VOCs有組織排放控制按相應排放標準規定執行，因行業排放標準中未規定無組織排放控制措施要求，無組織排放控制應執行《揮發性有機物無組織排放控制標準》(GB 37822-2019)的規定。

　?、鄾](méi)有行業專項排放標準的涉VOCs行業，有組織排放控制執行《大氣污染物綜合排放標準》(GB 16297-1996)的規定，無組織排放控制執行《揮發性有機物無組織排放控制標準》(GB 37822-2019)的規定。

　?、岬胤接懈鼑?yán)格的地方排放標準要求的，應執行地方標準的規定。

　　02《無組織排放控制標準》適用哪些行業?

　　《揮發性有機物無組織排放控制標準》(GB 37822-2019)的適用范圍是：包括但不限于制藥、農藥、涂料、油墨、膠粘劑、染料、日用化工、化學助劑、合成革、橡膠制品、塑料制品、化纖、有機化學原料制造等化工行業，使用涂料、油墨、膠粘劑和其他有機溶劑的家具、零部件制造、鋼結構、鋁型材、鑄造、金屬表面處理、電線電纜制造、彩涂板、工業涂布、電子元件制造、汽修、包裝印刷、人造板、皮革制品、制鞋等行業，以及紡織印染、注塑等。

　　03企業控制無組織排放注意事項

　　標準要求企業在VOCs物料儲存、輸送、使用、處置等環節實施全過程控制。主要有以下6個環節：

　?、傥锪蟽?chǔ)存環節。要求VOCs物料應儲存于密閉的容器、包裝袋、儲罐、儲庫、料倉等。

　?、谖锪限D(zhuǎn)移和輸送環節。其中，液態VOCs物料應采用密閉管道輸送;粉狀、粒狀VOCs物料應采用氣力輸送設備、管狀帶式輸送機、螺旋輸送機等密閉輸送方式，或者采用密閉的包裝袋、容器或罐車進行物料轉移。

　?、酃に囘^(guò)程。主要為化工行業，涉及物料投加和卸放、化學反應、分離精制、真空系統、配料加工及含VOCs產品的包裝等。

　?、芎琕OCs產品使用。涉及行業較多，從作業工序來講，主要包括：調配(混合、攪拌等)、涂裝(噴涂、浸涂、淋涂、輥涂、刷涂、涂布等)、印刷(平版、凸版、凹版、孔版等)、粘結(涂膠、熱壓、復合、貼合等)、印染(染色、印花、定型等)、干燥(烘干、風干、晾干等)、清洗(浸洗、噴洗、淋洗、沖洗、擦洗等)，及有機聚合物的混合/混煉、塑煉/塑化/熔化、加工成型(擠出、注塑、壓制、壓延、發泡、紡絲等)等。

　?、菰O(shè)備與管線組件VOCs泄漏控制。要特別注意，密封點數量超過2000個(含)的企業，應開展泄漏檢測與修復(LDAR)工作。

　?、蕹ㄩ_(kāi)液面VOCs管控要求。很多高濃度廢水中含有VOCs物質，污水處理時(如曝氣)會從水中轉移至大氣中。若敞開液面上方100mm處VOCs檢測濃度≥100μmol/mol，應加蓋密閉收集。

　　04如何設置廢氣收集系統排風罩

　　集氣罩是廢氣凈化系統污染源的收集裝置，可將粉塵及氣體污染源導入凈化系統，同時防止其向生產車間及大氣擴散，造成污染。

　　由于設備污染源和生產操作工藝的不同，相應集氣罩的形式是多種多樣的，合理的設計和正確的使用對凈化系統技術經濟指標有直接影響。

　　廢氣收集系統排風罩(集氣罩)的設置應符合《排風罩的分類及技術條件GB/T(16758-2008)》的規定。

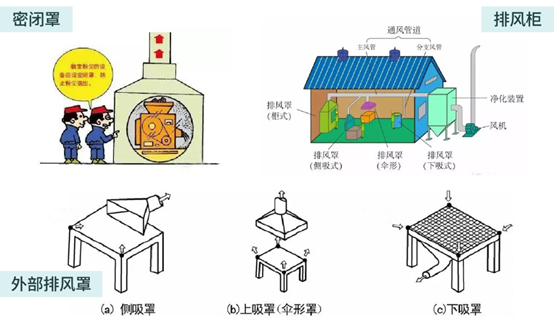

(常見的幾種形式)

　　相對而言，外部排風罩在VOCs收集系統中較為常見，其設計原則應遵守以下幾點：

　?、偌瘹庹謶?yīng)盡可能靠近有害物發散源，盡可能將污染源包圍起來，使污染物的擴散限值在最小的范圍內，以便防止橫向氣流的干擾，減少排氣量。

　　②集氣罩的吸氣方向應順應有害物質發散規律，盡可能與污染氣流運動方向一致，充分利用污染氣流的初始動能。在保證控制污染的條件下，盡量減少集氣罩的開口面積，以減少排風量。

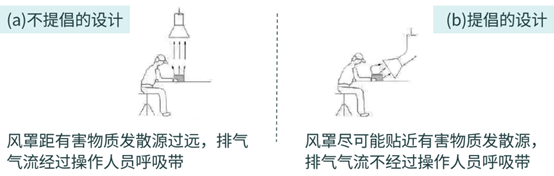

　?、奂瘹庹值奈鼩鈿饬鞑辉试S經過人的呼吸區再進入罩內，集氣罩的結構不應妨礙人工操作和設備檢修。

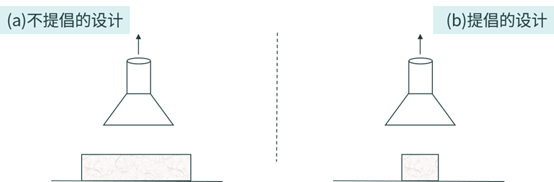

　　④上吸罩的罩口大小不宜小于有害物擴散區的水平投影面積，側吸罩罩口不宜小于有害物擴散區的側投影面積。

　?、菡挚谂c罩體聯接管面積不超過16：1，排風罩?jǐn)U張角要求45°～60°，最大不宜超過90°;空間條件允許情況下應加裝擋板。

　?、迯U氣收集系統的輸送管道應密閉。廢氣收集系統應在負壓下運行，若處于正壓狀態，應對輸送管道組件的密封點進行泄漏檢測，泄漏檢測值不應超過500μmol/mol，亦不應有感官可察覺泄漏。

　　05如何測量控制風速

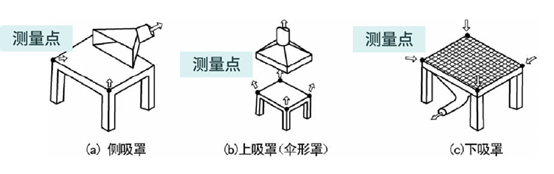

　　采用外部排風罩的，應按《排風罩的分類及技術條件GB/T(16758-2008)》、《局部排風設施控制風速檢測與評估技術規范(AQ/T 4274-2016)》規定的方法測量控制風速，測量點應選取在距排風罩開口面最遠處的VOCs無組織排放位置，控制風速不應低于0.3米/秒(行業相關規范有具體規定的，按相關規定執行)。

將無組織排放轉變?yōu)橛薪M織排放進行控制，優先采用密閉設備、在密閉空間中操作或采用全密閉集氣罩收集方式。

　　對于采用局部集氣罩的，應根據廢氣排放特點合理選擇收集點位，距集氣罩開口面最遠處的VOCs無組織排放位置，控制風速不低于0.3米/秒，達不到要求的通過更換大功率風機、增設煙道風機、增加垂簾等方式及時改造。

　　控制風速是反映局部排風設施控制有害物能力的技術指標，在設計時多采用控制風速進行設計，其原理就是使排風量在邊緣控制點上形成能使有害物吸入罩內的風速。

　　控制風速應在沒有污染源的狀態下，通風系統正常運行且穩定后進行檢測，檢測點處盡量避免干擾氣流。

　　由于風速具有方向性，因此需采用具有方向性的熱電風速儀測量控制風速，而且應按照儀器使用規程操作，風速儀上的方向指示點迎著風的方向。

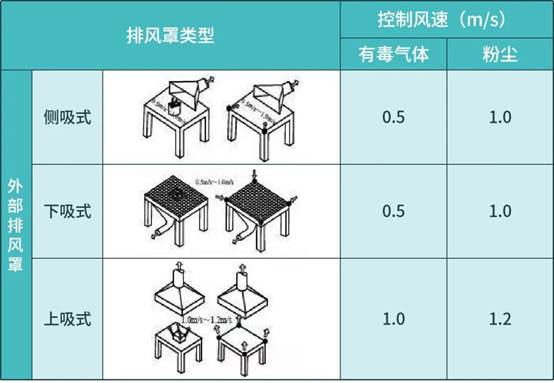

(當控制風速無特殊要求時，控制風速限值可按上表規定執行)

　　控制風速限值應在不影響生產工藝的情況下，確保標準和技術手冊中有特殊要求時，按其規定執行。

　　06廢氣監測有哪些要求

　　早在2020年生態環境部就提出加快完善環境空氣VOCs監測網，加強污染源VOCs監測監控，鼓勵各地開展重點管控企業廠區內無組織排放監測，監控企業綜合控制效果。

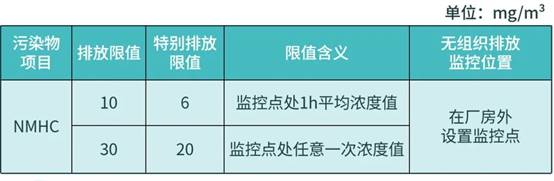

　　根據《揮發性有機物無組織排放控制標準》(GB 37822-2019)附錄A信息，企業廠區內VOCs無組織排放監控點濃度應符合上表規定的限值。

　　對廠區內VOCs無組織排放進行監控時，在廠房門窗或通風口、其他開口(孔)等排放口外1m，距離地面1.5m以上位置處進行監測。

　　若廠房不完整(如有頂無圍墻)，則在操作工位下風向1m，距離地面1.5m以上位置處進行監測。

　　排污單位應當按照《排污口規范化整治技術要求》(環監[1996]470號)的有關要求對排污口進行立標、建檔管理，按照《固定污染源排氣中顆粒物測定與氣態污染物采樣方法(GB/T 16157-1996)》等監測標準規范的具體要求進行排污口的規范化設置。

　　VOCs去除效率監測，應在處理設施的廢氣進、出口，分別設置采樣位置、采樣孔、采樣平臺等監測條件。

　　其中，為了保證煙氣流速、煙氣濃度、顆粒物等指標監測結果的代表性、準確性，要特別注意采樣位置的規范性。

　　一、采樣位置要求

　　①排污口應避開對測試人員操作有危險的場所(周圍環境也要安全)。

　?、谂盼劭诓蓸訑嗝娴臍饬髁魉賾?yīng)在5m/s 以上。

　?、叟盼劭诘奈恢茫瑧?yīng)優選垂直管段，次選水平管段，且要避開煙道彎頭和斷面急劇變化部位。

　?、芘盼劭诘木唧w位置，應盡量保證煙氣流速、顆粒物濃度監測結果的準確性、代表性，根據實際情況按GB/T 16157、HJ 75、HJ/T 397從嚴到松的順序依次選定。

　　1.最優：距彎頭、閥門、風機等變徑處，其下游方向要不小于6倍直徑，其上游方向要不小于3倍直徑(GB/T16157);

　　2.其次：距彎頭、閥門、風機等變徑處，其下游方向要不小于4倍直徑，其上游方向要不小于2倍直徑(HJ/T 75);

　　3.最后：距彎頭、閥門、風機等變徑處，其下游、上游方向均要不小于1.5倍直徑，并應適當增加測點的數量和采樣頻次(HJ/T 397)。

　　二、采樣平臺要求

　?、侔踩螅簯?yīng)設置不低于1.2m高的安全防護欄;承重能力應不低于200kg/m2;應設置不低于10cm高度的腳部擋板。

　?、诔叽缫螅好娣e應不小于1.5m2，長度應不小于2m，寬度應不小于2m或采樣槍長度外延 1 m。

　?、圯o助條件要求：設有永久性固定電源，具備220V三孔插座。

　　三、采樣平臺通道要求

　?、俨蓸悠脚_(tái)通道：應設置不低于1.2m高的安全防護欄;寬度應不小于0.9m。

　　②通道的形式要求：禁設直爬梯;采樣平臺設置在離地高度≥2m時，應設斜梯、之字梯、螺旋梯、升降梯/電梯;采樣平臺離地面高度≥ 20m時，應采取升降梯。

　　四、采樣孔要求

　?、偈止げ蓸涌椎奈恢茫簯?yīng)在CEMS的下游;且在不影響CEMS測量的前提下，應盡量靠近CEMS。

　?、诓蓸涌椎膬?nèi)徑：對現有污染源，應不小于80mm;對新建或改建污染源，應不小于 90mm;對于需監測低濃度顆粒物的排放源，檢測孔內徑宜開到120mm。

　?、鄄蓸涌椎墓荛L(zhǎng)：應不大于50mm。

　　④采樣孔的高度：距平臺面約為1.2～1.3m。

　　⑤采樣孔的密封形式：可根據實際情況，選擇蓋板封閉、管堵封閉或管帽封閉。

　?、薏蓸涌椎拿芊庖螅悍遣蓸訝顟B(tài)下，采樣孔應始終保持密閉良好。在采樣過程中，可采用毛巾、破衣、破布等方式將采樣孔堵嚴密封。
